«Индикаторное устройство» АПМ антимагнитная
Инструкция по эксплуатации антимагнитной пломбы
1.Назначение и область применения
Пломба-индикатор «АНТИ МАГНИТ» (далее пломба) предназначена для установления факта воздействия магнитным полем на приборы учета электроэнергии, воды и газа.

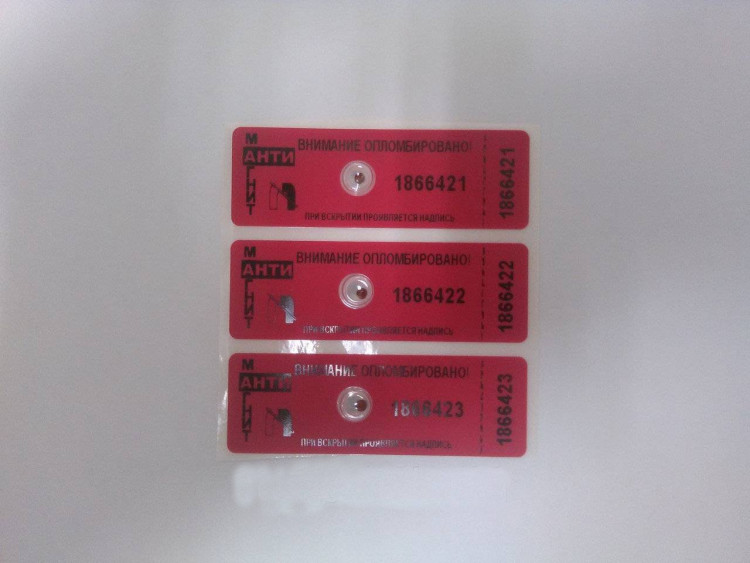

Пломба представляет собой наклейку на основе пломбировочного скотча, снабженную капсулой с магниточувствительной суспензией в виде точки. При воздействии на пломбу магнитным полем свыше 100 мТл, целостность точки внутри капсулы нарушается, и она необратимо рассыпается. При попытке удалить пломбу с корпуса прибора учета, структура наклейки разрушается и появляется надпись «OPEN VOID».
Каждая пломба имеет свой уникальный порядковый номер, который также дублируется на отрывном элементе наклейки для занесения в журнал регистрации и исключения ошибки..
| 2.Технические характеристики пломбы |
Наименование параметра |
Ед.изм. |
Значение параметра |
| 1 |
Порог срабатывания |
мТл |
100 и выше |
| 2 |
Геометрические размеры |
мм |
66х22х1 |
| 3 |
Температурный диапазон установки |
C |
-10 ÷ +50 |
| 4 |
Температурный диапазон эксплуатации |
С |
-50 ÷ +100 |
| 5 |
Время сцепления с пломбируемой поверхностью |
мин. |
5 |
3. Требования к монтажу и эксплуатации
Пломба устанавливается на корпус прибора учета в местах наиболее вероятного воздействия магнитом – рядом со счетным механизмом. Поверхность, на которую устанавливается пломба, должна быть сухой, ровной, гладкой и чистой. При установке пломбы не допускать воздушных пузырей и складок.
4.Транспортирование и хранение
Транспортирование пломб должно производиться в упаковочных коробках в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Запрещается бросать коробки с пломбами и допускать сильное механическое воздействие на них.
-С и относительной влажности не более 70%.
Внимание! При транспортировании и хранении пломб не допускается воздействие на них магнитным полем свыше 100 мТл!
