Антимагнитная пломба МИД
Антимагнитная индикаторная пломба МИД — это одноразовая пломба, которая предназначена для оснащения приборов учета электроэнергии, воды, газа. Применяется для регистрации факта воздействия магнитным полем на контролируемый объект, эффективность и результаты работы которого могут зависеть от влияния на них внешним магнитным полем.

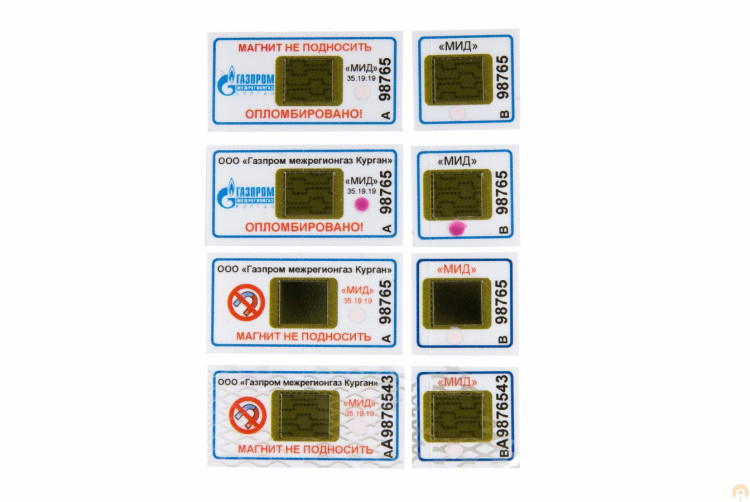

Индикаторная пломба представлена в виде пломбы-наклейки которая имеет магниточувствительный индикаторный элемент желто-зеленого цвета с темно-серым структурированным контрольным точечным рисунком (узором).
Каждая индикаторная пломба имеет свой уникальный порядковый номер для её идентификации.
Антимагнитная пломба МИД имеет дополнительный, дублирующий индикаторный сегмент с идентификационным номером, дублирующим номером основного индикатора. Сегменты обозначены индивидуальным префиксом «А», «В», и т.д. (АА0000001; ВА0000001).
Этот тип индикатора позволяет расширить зону контроля возможного воздействия внешним источником магнитного поля на уязвимые детали прибора, а также вдвое увеличить надежность контроля несанкционированного вскрытия.
Контрольный рисунок может иметь различную сложность и конфигурацию.
Под воздействием магнитного поля, в зависимости от времени воздействия, направленности и величины напряженности магнитного поля, индикаторный элемент необратимо изменяет свою первоначальную структуру: меняет свой цвет, контрольный рисунок разрушается.
Такие изменения однозначно указывают на факт воздействия магнитным полем на объект контроля.
Ни механические, ни температурные, ни какие другие факторы не могут привести к изменению структуры индикаторного элемента.
Размеры антимагнитной пломбы-наклейки определяются потребностями заказчика.
В серийном выпуске находятся:
-
Антимагнитные пломбы МИД 35.19.18. (35мм. х 19мм. + 19мм. х 18мм.)
Индикаторная пломба обладает рядом свойств исключающие возможность манипуляции с ней (бесследное, временное, удаление с объекта контроля). При попытке удаления (вскрытия), индикаторная пломба разрушается, на поверхности пломбировочного материала необратимо проявляется узор, исключающий повторное использование.
Для отделения сегментов индикаторной пломбы от несущей подложки, предусмотрены разделительные надсечки.
Для пломбы модель «МИД» — надсечка, разделяющая элементы пломбы (с лицевой стороны).
Наличие надсечки, существенно упрощающие процедуру опломбирования.
Характеристика:
|
Наименование показателя |
Характеристика и норма |
|
|
1 |
Индикаторная пломба не чувствителен к магнитному полю менее, мТл |
1 |
|
2 |
Значение постоянного магнитного поля, воздействующего на индикаторную пломбу перпендикулярно её плоскости, при котором происходит разрушение структуры рисунка за время менее 1 сек., не более,мТл |
50 |
|
3 |
Время воздействия на индикаторную пломбу, постоянным магнитным полем 10 мТл, перпендикулярно плоскости индикатора, в течение которого происходит изменение цвета индикатора и разрушение структуры рисунка, не более, мин |
5 |
|
4 |
Температурный режим работы, гр.С |
номинальный −30 до +65 допустимый −50 до +85 кратковременно −70 до +130 |
|
5 |
Адгезия к стали (через сутки после приклеивания) не менее, Н/10мм |
4,6 |
|
6 |
Установка и снятие |
Вручную |
|
7 |
Активация клеевого слоя |
Прижим |
|
8 |
Адгезия нарастающая. Максимальный показатель, час. |
24 |
|
9 |
Минимальное гарантированное время активации клеевого слоя, мин |
30 |
|
10 |
Минимальная температура нанесения, гр.С |
+5 |
|
11 |
Максимальная температура нанесения, гр.С |
+42 |
|
12 |
При попытке удалить с объекта контроля |
Разрушается или необратимо проявляется надпись или узор. |
|
13 |
Стойкость к ультрафиолету |
Не окисляется при выдержке на воздухе или под солнечным ультрафиолетом. |
|
14 |
Водостойкость |
при погружении на 168 часов при температуре 21 гр.С очевидных дефектов на соединении не наблюдается. |
|
15 |
Стойкость к агрессивной среде |
При правильном нанесении, согласно инструкции, на непроницаемые материалы, адгезив противостоит воздействию через торцы мягких кислот, солевого раствора, щелочного раствора, машинного масла. Постоянное погружение не рекомендуется. |
|
16 |
Влияние внешних источников излучения |
Радиопомехи, магнитные бури, электромагнитное излучения мобильных телефонов не влияют на работу магниточувствительного индикаторного элемента. |
