ЗПУ Спрут-777М

Изготовитель: АО ИПК "Страж"

Тип: универсальные ЗПУ

Назначение

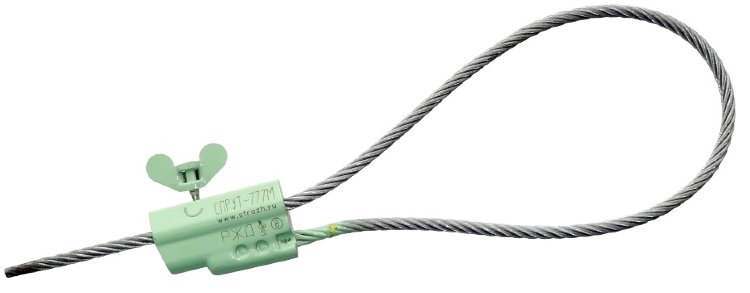

ЗПУ "Спрут-777М" состоит из корпуса, в котором неразъемно зафиксирован отрезок каната (гибкий стержень), механизма фиксации гибкого стержня, состоящего из двух подпружиненных шариков, взаимодействующих с канатом при замыкании ЗПУ, а также дополнительного стопорного механизма в виде винта с рукояткой, которая обламывается при взаимодействии головки винта с канатом. Индикацией правильности стопорения является защитная шторка, которая перекрывает резьбовое отверстие при штатном завинчивании винта. Для защиты механизма фиксации от воздействия щупами, со стороны входного окна ЗПУ размещена защитная шайба, отверстие которой соответствует профилю поперечного сечения каната. Для удобства замыкания гибкого стержня внутри проходного отверстия размещен пластмассовый ориентатор, выталкиваемый наружу при пропускании каната.

Достоинства

На одной стороне корпуса методом ударно-точечной маркировки нанесен индивидуальный номер, состоящий из буквы и 7 цифр. На обратной стороне корпуса методом лазерной маркировки нанесена следующая информация:

• наименование перевозчика - РЖД;
• товарный знак завода-изготовителя;
• наименование ЗПУ - "Спрут-777М";
• последняя цифра года изготовления.

Для снятия ЗПУ "Спрут-777М" с узла пломбирования вагона (контейнера) используются тросорезы типа "Трос-5".

Технические характеристики

• Габаритные размеры корпуса, мм: 50*49*13
• Длина гибкого стержня, мм: 500
• Диаметр гибкого стержня, мм: 4,7
• Масса ЗПУ, гр: < 135
• Усилие замыкания ЗПУ, кГС: < 6
• Устойчивость к растягивающему усилению, приложенному между корпусом и гибким стержнем, кН: > 20
• Суммарное увеличение размера петли ЗПУ при усилии 20 кН, мм: < 15
• Гарантийный срок, месяцев: 36
